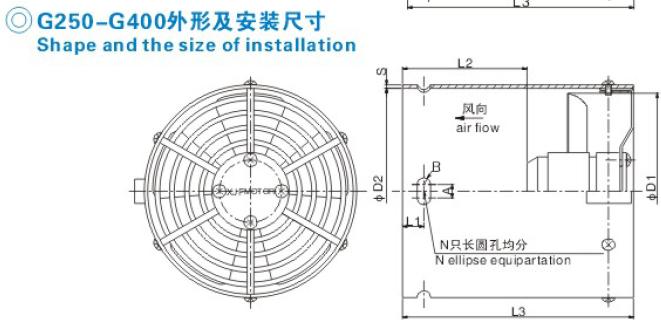

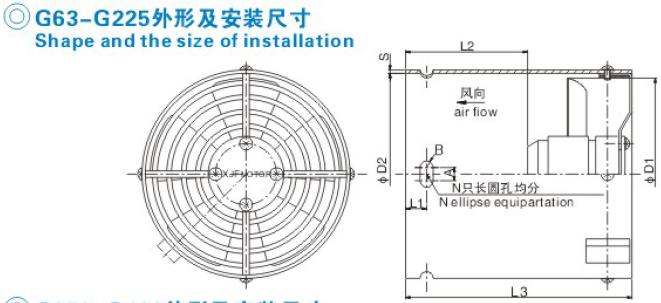

G系列轴流通风机外型及安装尺寸 |
| |
|
型号
|
D1
|
D2
|
L1
|
L2
|
L3
|
δ
|
a
|
R
|
n
|
|
G-71A
|
130
|
136
|
12.50
|
25
|
122
|
1.50
|
4
|
3
|
3
|
|
G-80A
|
150
|
155
|
15
|
50
|
137
|
1.50
|
4
|
3
|
3
|
|
G-90A
|
169
|
175
|
15
|
55
|
142
|
1.50
|
4
|
3
|
3
|
|
G-100A
|
186
|
193
|
15
|
55
|
143
|
1.50
|
5
|
3.5
|
3
|
|
G-112A
|
210
|
217
|
17
|
55
|
143
|
1.50
|
5
|
3.5
|
3
|
|
G-132A
|
250
|
258
|
17
|
55
|
156
|
1.50
|
5
|
3.5
|
3
|
|
G-160A
|
300
|
314
|
20
|
92
|
200
|
2
|
5
|
3.5
|
4
|
|
G-180A
|
340
|
352
|
35
|
118
|
218
|
2
|
5
|
3.5
|
4
|
|
G-200A
|
380
|
393
|
40
|
120
|
225
|
2
|
6
|
4.5
|
4
|
|
G-225A
|
400
|
443
|
45
|
141
|
280
|
2
|
6
|
4.5
|
4
|
|
G-250A
|
4700
|
482
|
55
|
158
|
300
|
2
|
6
|
4.5
|
4
|
|
G-280A
|
530
|
546
|
65
|
167
|
310
|
2
|
9
|
5.5
|
4
|
|
G-315A
|
600
|
614
|
75
|
175
|
435
|
2
|
9
|
5.5
|
4
|
|
G-355A
|
680
|
694
|
82
|
185
|
480
|
2
|
7
|
6.5
|
4
|
|
G-450A
|
700
|
786
|
82
|
180
|
480
|
2.5
|
7
|
6.5
|
4
|
|
G-500A
|
900
|
985
|
50
|
140
|
627
|
2.5
|
7
|
6.5
|
4
|
|
|
|
|
主要技术参数及电机配置 |
| |
|
型号
|
电制
|
输入
功率
(w)
|
转速(r/min)
|
输入
电流
(A)
|
风量
(m3/h)
|
风压
(pa)
|
噪声
(dB)
|
风叶直径
|
|
G-71A
|
三相380V 50Hz
|
28
|
2800
|
0.07
|
300
|
50
|
50
|
130
|
|
G-80A
|
三相380V 50Hz
|
28
|
2800
|
0.07
|
350
|
60
|
52
|
150
|
|
G-90A
|
三相380V
50Hz
|
30
|
2800
|
0.07
|
500
|
80
|
55
|
169
|
|
G-100A
|
三相380V
50Hz
|
40
|
2800
|
0.14
|
650
|
82
|
57
|
186
|
|
G-112A
|
三相380V
50Hz
|
70
|
2800
|
0.21
|
1000
|
110
|
60
|
250
|
|
G-132A
|
三相380V
50Hz
|
55
|
1450
|
0.21
|
880
|
70
|
60
|
300
|
|
G-160A
|
三相380V
50Hz
|
60
|
1400
|
0.22
|
1100
|
40
|
60
|
300
|
|
G-180A
|
三相380V
50Hz
|
70
|
1400
|
0.23
|
1200
|
55
|
60
|
340
|
|
G-200A
|
三相380V
50Hz
|
100
|
1400
|
0.31
|
2500
|
65
|
60
|
380
|
|
G-225A
|
三相380V
50Hz
|
135
|
1400
|
0.32
|
3800
|
80
|
60
|
400
|
|
G-250A
|
三相380V
50Hz
|
185
|
1400
|
0.57
|
4200
|
85
|
62
|
470
|
|
G-280A
|
三相380V
50Hz
|
200
|
1380
|
0.64
|
5000
|
100
|
62
|
530
|
|
G-315A
|
三相380V
50Hz
|
500
|
1350
|
1.8
|
6000
|
150
|
62
|
600
|
|
G-355A
|
三相380V
50Hz
|
250/600
|
900/1350
|
1.9
|
4700/6500
|
80/180
|
62/80
|
680
|
|
G-450A
|
三相380V
50Hz
|
370
|
900
|
1.4
|
4850
|
85
|
75
|
700
|
|
G-500A
|
三相380V
50Hz
|
1100
|
890
|
3.18
|
5500
|
85
|
78
|
900
|
|

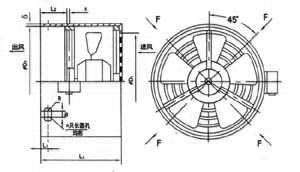

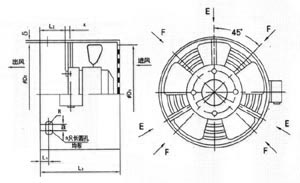

外型及安装尺寸 |
| |
|
|
|
|
|
|
注：①3只长圆孔(n=3)如E向均布
4只长圆孔(n=4)如F向均布
②G-80A～G-160A,X=5;
G-180～G-250A,X=12 |
注：4只长圆孔(n=4)如F向均布 |
|
|
|
|
订货须知 |
|
|
|

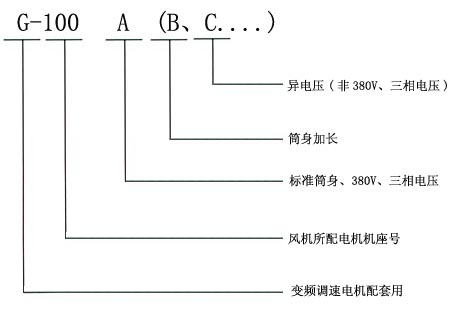

样本所列规格（A型）为标准型，也可根据用户的特殊要求制作如下型式：
①
改变L1、L2、L3等尺寸的结构；
②
制成立式、带防雨罩的结构（标准型为卧式）
③
制成左出线（从变频调速电动机处或风机出风处看风机出现盒在左侧，标准型为右出线），顶出线结构；
④
制成机壳可装制动器、编码器等结构；
⑤
风机用电动机可以有异电压，异频率的电制、防护等级提高、绝缘等级提高等特殊要求（标准型电制为三相380V50HZ、防护等级IP44、绝缘等级F级）；

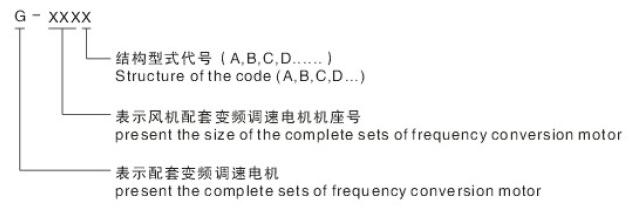

G系列轴流通风机特殊规格型式用B、C、D....表示，用户在订制特殊规格时应说明要求，并注明风机型号如G-100B、G-100C....，以便我公司对产品追溯及服务。 |
|
